فشارشکن برقی بلوکی 3/4 اینچ | معرفی، ساختار، عملکرد و کاربردها
فشارشکن برقی بلوکی 3/4 اینچ یکی از مهم ترین و کاربردی ترین قطعات در سیستم های هیدرولیکی صنعتی است. این قطعه وظیفه کنترل و تثبیت فشار مدار را برعهده دارد و از افزایش بیش از حد فشار و آسیب به پمپ، شیرها و سایر تجهیزات جلوگیری می کند.
به دلیل ترکیب مکانیزم مکانیکی دقیق و کنترل الکتریکی هوشمند، فشارشکن برقی بلوکی در سیستم های مدرن صنعتی جایگاه ویژه ای پیدا کرده است.

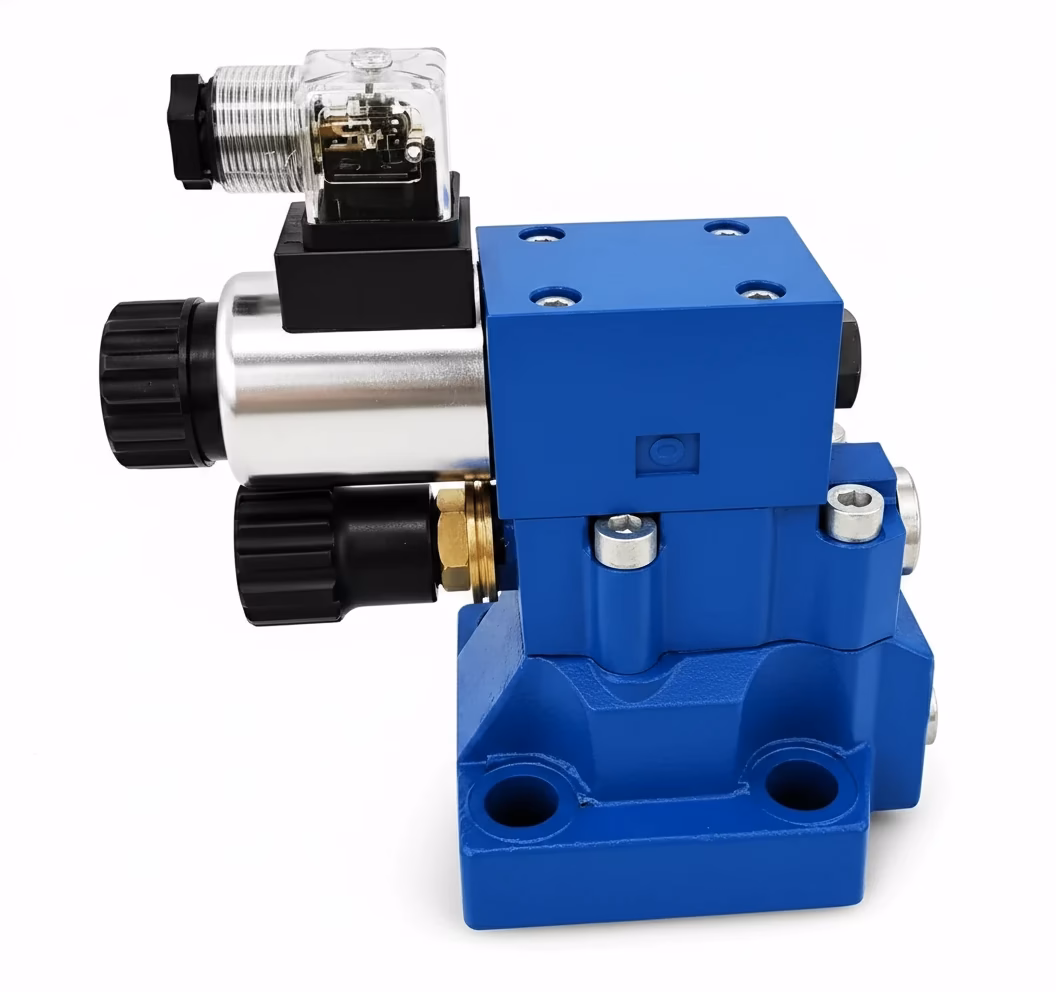

فشارشکن برقی بلوکی 3/4 اینچ چیست؟
فشارشکن برقی بلوکی (Electric Hydraulic Relief Valve Block Type) یک شیر کنترل فشار از نوع بلوکی است که روی منیفولد یا صفحات هیدرولیکی نصب می شود.
این شیر با استفاده از:
- فنر و سنبه داخلی
- مکانیزم پایلوت
- بوبین برقی
عملکرد بسیار دقیق و قابل کنترل برای تنظیم فشار سیستم ارائه می دهد.
این مدل معمولاً با سایز 3/4 اینچ برای خطوط فشار متوسط و بالا در کاربری های صنعتی مورد استفاده قرار می گیرد.
ساختار فشارشکن برقی بلوکی 3/4 اینچ
این شیر از اجزای مکانیکی و الکتریکی تشکیل شده و طراحی آن به گونه ای است که هم در برابر فشار بالا مقاوم باشد و هم واکنش سریع در کنترل فشار ارائه دهد.
مهم ترین اجزای داخلی:
1. بدنه اصلی
ساخته شده از فولاد آلیاژی مقاوم و سختکاری شده با دقت ماشین کاری بالا.
2. پیچ و مجموعه تنظیم فشار
برای تعیین مقدار فشار خروجی. شامل پیچ تنظیم، فنر، صفحه و نشیمنگاه.
3. سنبه یا پیستون داخلی
قطعه ای حساس که فشار روغن را حس کرده و مسیر تخلیه را کنترل می کند.
4. فنر برگشت
وظیفه بازگشت سنبه به حالت اولیه و ثابت نگه داشتن فشار تنظیم شده.
5. بوبین یا سلونوئید برقی
بخش فرمان الکتریکی ویژه کنترل پایلوت. معمولاً با ولتاژ 12V، 24V یا 220V.
6. سوپاپ پایلوت
عنصر کنترلی که ارتباط بین بخش برقی و مسیر اصلی فشار را برقرار می کند.
7. کانال های داخلی روغن
برای هدایت ورودی فشار (P)، خروجی (T) و مسیر پایلوت.
8. اورینگ ها و پکینگ ها
برای آب بندی کامل و جلوگیری از نشتی.
9. کاور محافظ
جهت محافظت از پیچ تنظیم و جلوگیری از تغییرات ناخواسته.
نحوه عملکرد فشارشکن برقی بلوکی
عملکرد این شیر ترکیبی از هیدرولیک و برق است و در چند مرحله انجام می شود:
1. عملکرد در فشار عادی
وقتی فشار سیستم کمتر از مقدار تنظیم شده باشد:
- مسیر تخلیه بسته است
- سنبه توسط فنر در حالت اولیه است
- سیستم بدون افت فشار کار می کند
2. افزایش فشار و فعال شدن شیر
وقتی فشار مدار از مقدار تنظیم شده بیشتر شود:
- روغن به سنبه نیرو وارد می کند
- سنبه به عقب رانده می شود
- مسیر تخلیه (T) باز شده و فشار اضافی تخلیه می گردد
3. نقش بوبین برقی
با دریافت فرمان برق:
- بوبین فعال می شود
- سوپاپ پایلوت تغییر وضعیت می دهد
- مسیر کنترل فشار باز یا بسته می شود
- عملکرد شیر هوشمندانه و قابل کنترل می شود
4. بازگشت به حالت اولیه
بعد از کاهش فشار:
- فنر دوباره غالب می شود
- سنبه به جای اولیه برمی گردد
- فشار سیستم پایدار می شود
مشخصات اصلی فشارشکن برقی بلوکی 3/4 اینچ
- سایز اتصال: 3/4 اینچ
- نوع نصب: بلوک/منیفولد
- فشار کاری: تا 250 یا 315 بار (بسته به مدل)
- نحوه کنترل: برقی – پایلوتی
- ولتاژ بوبین: 12V – 24V – 220V
- جنس بدنه: فولاد سختکاری شده مقاوم به فشار بالا
- دقت عملکرد: بسیار بالا، واکنش سریع
- کاربری: سیستم های مدار باز و مدار بسته هیدرولیک
کاربردهای فشارشکن برقی بلوکی 3/4 اینچ
این شیر در اغلب سیستم های هیدرولیکی صنعتی کاربرد دارد، از جمله:
- پرس های هیدرولیک
- دستگاه تزریق پلاستیک
- ماشین آلات راهسازی
- خطوط تولید خودکار
- دستگاه های CNC هیدرولیک
- سیستم های صنعتی سنگین
- پاور یونیت ها
- تجهیزات انتقال نیرو و جک های صنعتی
مزایای استفاده از فشارشکن برقی بلوکی
- کنترل دقیق فشار
- واکنش سریع و پایدار
- مناسب سیستم های اتوماتیک و PLC
- حفاظت کامل از قطعات حساس
- قابلیت تنظیم دقیق فشار
- عمر طولانی و خرابی کم
- قابلیت نصب سریع و آسان روی بلوک
- عملکرد نرم و بدون ضربه فشار
نکات مهم هنگام خرید فشارشکن برقی بلوکی
برای خرید یک شیر فشارشکن مناسب بهتر است به موارد زیر توجه کنید:
- هماهنگی با فشار کاری سیستم
- ولتاژ مناسب بوبین
- کیفیت ساخت و برند
- دقت عملکرد
- سازگاری با نوع روغن هیدرولیک
- نوع بلوک یا منیفولد نصب
- وجود خدمات پس از فروش و لوازم یدکی
جمع بندی
فشارشکن برقی بلوکی 3/4 اینچ یکی از قطعات حیاتی در سیستم های هیدرولیکی است که وظیفه حفاظت از مدار و کنترل فشار را برعهده دارد.
این شیر با ترکیب مکانیزم پایلوت، فنر، سنبه داخلی و بوبین برقی، عملکرد سریع، دقیق و قابل کنترل ارائه می دهد و بهترین گزینه برای سیستم های صنعتی مدرن به شمار می رود.
