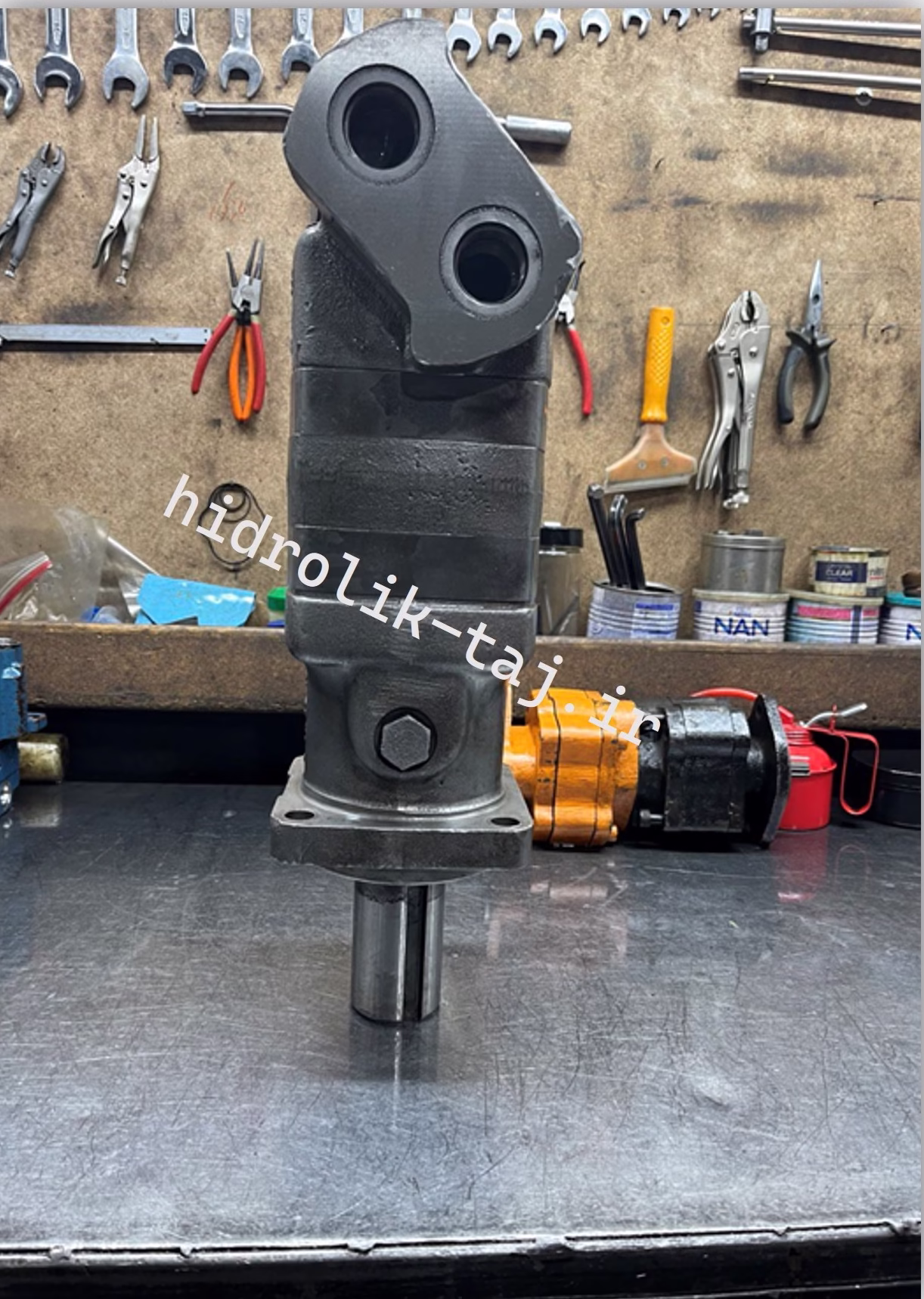

هیدروموتورهای ایتون چارلاین (Eaton CharLynn)

شرکت ایتون (Eaton)، به ویژه با تکیه بر تکنولوژی چارلاین (CharLynn)، یکی از پیشگامان جهانی در تولید هیدروموتورهای با دور کم و گشتاور بالا (LSHT Low Speed High Torque) است. این هیدروموتورها به دلیل دوام، راندمان بالا در بارهای سنگین و توانایی کار در سرعت های بسیار پایین با گشتاور ثابت، ستون فقرات بسیاری از تجهیزات صنعتی سنگین، ماشین آلات کشاورزی و تجهیزات متحرک هستند.

هیدروموتورهای CharLynn با بهره گیری از مکانیزم های پیشرفته داخلی، امکان تبدیل موثر انرژی هیدرولیکی به انرژی مکانیکی دورانی را فراهم می آورند، در حالی که ساختار آن ها برای تحمل شرایط سخت عملیاتی طراحی شده است.

هیدروموتورهای چارلاین عمدتاً بر اساس مکانیزم توزیع و کنترل روغن به دو خانواده اصلی تقسیم می شوند که هر کدام برای کاربردهای خاصی بهینه سازی شده اند:

این سری به عنوان «High Performance« یا «دیسکی« شناخته می شوند و برای کاربردهایی طراحی شده اند که نیاز به راندمان حجمی بالا، قابلیت تحمل فشار کاری بالا، و طول عمر طولانی دارند. توزیع جریان در این موتورها توسط صفحات دیسکی انجام می شود که دقت بالایی در کنترل پورت ها فراهم می کنند.

سری های اصلی هیدروموتور با شیر دیسکی (حجم های ۳۴ تا ۹۴۰ سی سی):

• سری 2000: شامل مدل های تک سرعته و دو سرعته. این سری یک پلتفرم قدرتمند و پرکاربرد است که تعادل خوبی بین اندازه، گشتاور و سرعت ارائه می دهد.
• سری کامپکت 4000: طراحی شده برای ارائه عملکرد بالا در فضایی محدودتر، با تمرکز بر حفظ گشتاور بالا در ابعاد کوچک تر.
• سری 4000: یک سری استاندارد و بسیار مقاوم که به دلیل قابلیت اطمینان بالا در بارهای مداوم شهرت دارد.
• سری دلتا (Delta): طراحی فشرده با عملکرد بهینه، که اغلب در کاربردهای OEM که محدودیت فضا مهم است، استفاده می شود.
• سری 6000 و سری 10000: نمایانگر بالاترین رده های گشتاور و عملکرد در خانواده دیسکی، که برای سنگین ترین کاربردها طراحی شده اند.

مشخصات فنی کلیدی (سری دیسکی):

• فشار کاری: معمولاً در محدوده های بالاتر (بیش از ۱۷۵ بار و در برخی مدل ها تا ۲۱۰ بار).
• راندمان: راندمان حجمی و مکانیکی بسیار بالا، به دلیل طراحی دقیق دیسک ها که نشت داخلی را به حداقل می رساند.
• کاربرد: تجهیزات سنگین، وینچ ها، درایوهای نقاله، تجهیزات معدنی و هر سیستمی که نیاز به عملکرد پیوسته تحت فشار بالا دارد.

این موتورها به دلیل سادگی طراحی، هزینه کمتر و ساختار اقتصادی شناخته می شوند و برای کاربردهای با فشار متوسط مناسب هستند. در این نوع، جریان روغن توسط جابجایی یک شیر لغزنده (اسپولی) کنترل می شود.

سری های اصلی هیدروموتور با شیر اسپولی (حجم های ۵ تا ۲۲.۸ سی سی):

• هیدروموتور با شیر اسپولی (عمومی): محدوده ی حجمی ۵ تا ۲۲.۸ سی سی، پرکاربرد برای نیازهای گشتاور کمتر.
• سری J: یک زیرمجموعه اقتصادی که برای کاربردهای با نرخ استفاده متناوب مناسب است.
• سری H: طراحی شده برای کاربردهای خاصی که نیاز به مشخصات عملکردی متفاوتی دارند.
• سری S: سری استاندارد اسپولی با عملکرد قابل اعتماد.
• سری مینی (Mini): برای کوچک ترین کاربردها و تجهیزاتی که نیاز به فضای نصب بسیار کم دارند.

  مشخصات فنی هیدروموتور اوربیتالی ایتون چارلاین شیر اسپولی

  مدل	گشتاور خروجی (نیوتن متر)	فشار کاری (بار)	دبی پمپ (لیتر بر دقیقه)	بارهای جانبی (کیلوگرم)
  سری J	62	140	21	196
  سری H	407	141	61	635
  سری S	465	135	55	635
  سری T	441	177	61	635

مشخصات فنی کلیدی (سری اسپولی):

1. فشار کاری: معمولاً در حدود ۱۴۰ تا ۱۷۵ بار.
2. مزیت: هزینه اولیه پایین تر و تعمیر و نگهداری ساده تر به دلیل پیچیدگی کمتر مکانیزم شیر.
3. کاربرد: بالابرهای کوچک، تجهیزات با نیاز به گشتاور متوسط و سرعت کم، و تجهیزات متحرک اقتصادی.

هیدروموتورهای چارلاین در مقایسه با رقبای خود، چندین مزیت کلیدی دارند که آن ها را به یک انتخاب برتر در بازار تبدیل کرده است:

1. گشتاور بالا در دور پایین: توانایی تولید گشتاور کامل تقریباً در سرعت های نزدیک به صفر (درایو مستقیم). این ویژگی نیاز به گیربکس های کاهنده پیچیده را حذف می کند.
2. طراحی مقاوم (Rugged Design): ساختار مستحکم، معمولاً با بلبرینگ های غلتکی بزرگ، که برای تحمل بارهای شعاعی و محوری سنگین و بارهای ضربه ای طراحی شده است.
3. راندمان بالا (به ویژه در مدل های دیسکی): طراحی شیر دیسکی اطمینان می دهد که راندمان حجمی در طیف وسیعی از سرعت ها و فشارها حفظ شود، که منجر به کاهش اتلاف انرژی هیدرولیکی به شکل گرما می شود.
4. طول عمر عملیاتی طولانی: به دلیل کیفیت بالای ساخت، تلرانس های دقیق قطعات داخلی و استفاده از مواد اولیه مرغوب، این موتورها عمر عملیاتی طولانی حتی در شرایط سخت ارائه می دهند.

هیدروموتورهای چارلاین در طیف وسیعی از صنایع به دلیل قابلیت اعتماد و عملکرد گشتاور بالا مورد استفاده قرار می گیرند:

1. صنایع کشاورزی: در ماشین آلات کاشت، برداشت (مانند کمباین ها)، تجهیزات هیدرولیک تراکتورها و درایوهای دستگاه های پرس علوفه که نیاز به گشتاور ثابت دارند.
2. ساخت و ساز: در دریل ها، پایه ریزان (Augers)، پمپ های بتن، و مکانیسم های حرکت (مانند چرخش تاورکرین ها) و تجهیزات سنگین مانند بیل های مکانیکی.
3. صنایع دریایی: برای کنترل وینچ ها، جرثقیل های کشتی و سیستم های هدایت زیردریایی ها که نیاز به کنترل دقیق سرعت در دور پایین دارند.
4. صنایع نوار نقاله و مواد: در سیستم های حمل مواد سنگین که نیاز به حرکت آهسته، پیوسته و قدرت بالا برای شروع حرکت تحت بار کامل دارند.
5. تجهیزات تست و اندازه گیری: در دستگاه هایی که نیاز به اعمال نیروی کنترل شده و ثابت در سرعت های بسیار پایین دارند.

نتیجه گیری

انتخاب بین خانواده دیسکی (راندمان بالا و فشار بالا) و خانواده اسپولی (اقتصادی و ساده تر) چارلاین بستگی به نیازهای حیاتی پروژه از نظر فشار کاری، دقت راندمان، محدودیت فضا و بودجه دارد. هر دو خانواده، با ارائه عملکرد قابل اعتماد  برتری ایتون را در صنعت هیدرولیک اثبات کرده اند و همچنان به عنوان استاندارد طلایی در کاربردهای گشتاور بالا شناخته می شوند.
