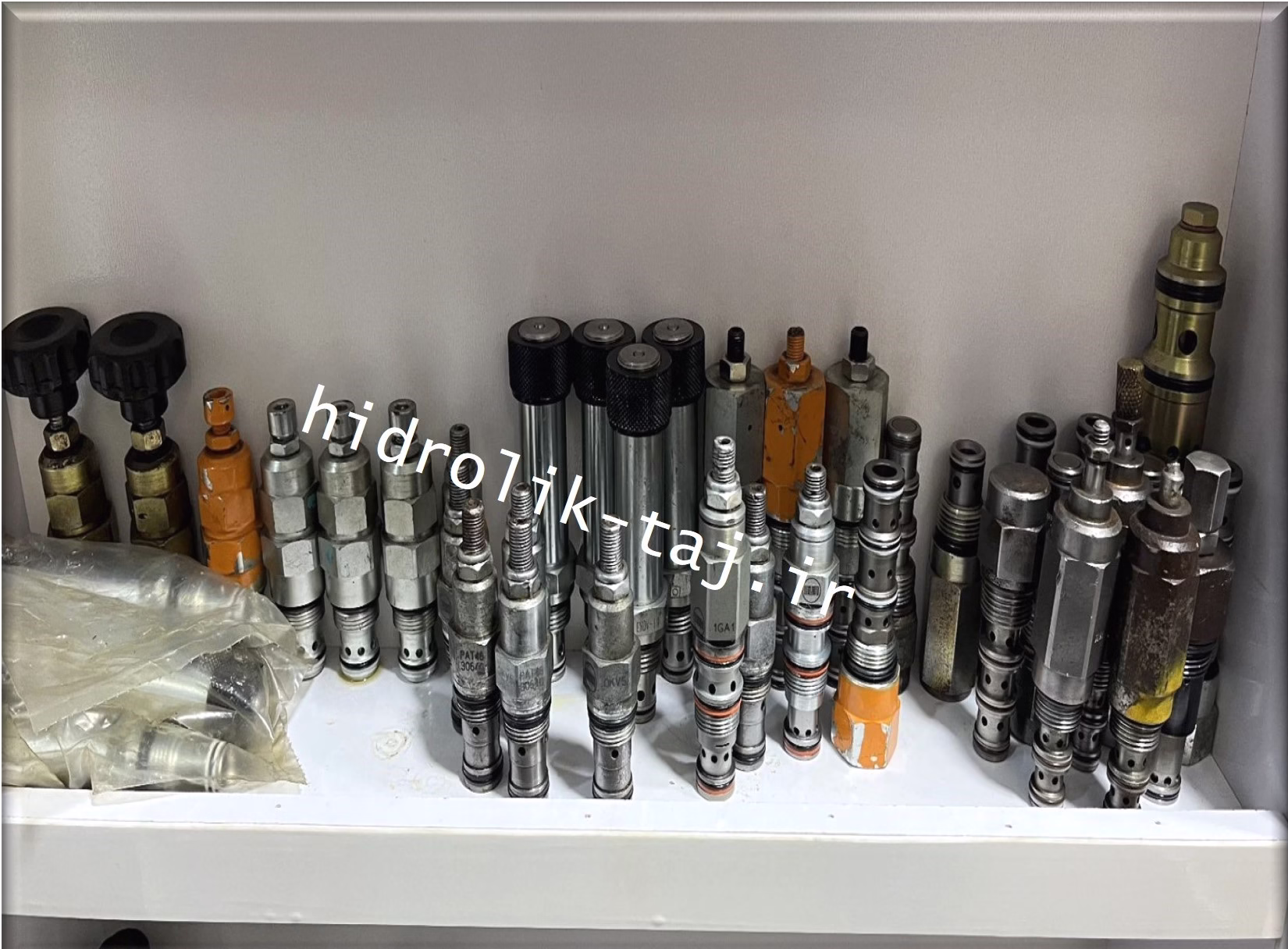

فشارشکن هیدرولیک سان مدل RSDC-LAN
فشارشکن هیدرولیک سان مدل RSDC-LAN یکی از اجزای کلیدی و تخصصی در سیستم های هیدرولیکی است که توسط شرکت معتبر Sun Hydraulics تولید می شود. این شیر در دسته شیرهای ترتیبی (Sequence Valves) قرار می گیرد و وظیفه اصلی آن، کنترل و هدایت جریان به یک مدار ثانویه (فرعی) پس از رسیدن فشار در مدار اصلی به یک حد تنظیم شده مشخص است.
عملکرد و مکانیسم مدل RSDC-LAN
مدل RSDC-LAN یک شیر پیستونی بالانس شده و پایلوت دار (PilotOperated، Balanced Piston) است. نحوه کارکرد آن به شرح زیر است:
شروع کار (فشار کمتر از تنظیم): در حالت عادی، شیر بسته است و اجازه عبور جریان از پورت ورودی (پورت ۱) به مدار ترتیبی را نمی دهد.
- فراتر رفتن از تنظیم: هنگامی که فشار در پورت ۱ (ورودی) از مقدار تنظیم شده شیر فراتر رود، این اختلاف فشار باعث جابه جایی پیستون داخلی شده و شیر به آرامی باز می شود و جریان را به مدار ثانویه (مدار توالی/Sequence) هدایت می کند.
- کنترل توالی: این شیر، فشار در پورت ۱ را نسبت به فشار در پورت ۳ (درین یا تخلیه) کنترل می کند. هنگامی که فشار در پورت ۱ و پورت ۲ (توالی) هر دو از تنظیم فراتر روند، شیر کاملاً باز شده و اصطلاحاً “توالی” (Sequence) رخ می دهد.
- حساسیت به فشار برگشتی: پورت ۲ (توالی) نسبت به فشار برگشتی حساس نیست؛ مگر اینکه فشار برگشتی در خط تخلیه (پورت ۳) وجود داشته باشد که باید در محاسبات تنظیم لحاظ شود.
کاربرد اصلی: استفاده در برنامه هایی که نیاز به اطمینان از اتمام یک عملیات (مانند فشرده سازی یا نگهداری بار) قبل از شروع عملیات بعدی دارند.
مشخصات فنی کلیدی RSDC-LAN
این شیر کارتریجی بر اساس مشخصات فنی زیر طراحی شده است:
|
مشخصه |
مقدار / توضیح |
| نوع شیر | شیر ترتیبی پیستونی بالانس شده و پایلوت دار |
| کد حفره (Cavity) | T-11A |
| حداکثر ظرفیت جریان | ۱۵ گالن بر دقیقه (GPM) |
| حداکثر فشار کاری | ۵۰۰۰ psi (حدود ۳۵۰ بار) |
| گشتاور نصب | ۳۰ – ۳۵ پوند فوت (lb-ft) |
| سایز آچارخور
|
۷/۸ اینچ |
| سایز دنده | M20 |
| نشت در حالت نصب مجدد | تا ۲ قطره در دقیقه نرمال تلقی میشود. |
| حفاظت از بدنه | صفحه استیل ضد زنگ ۱۵۰ میکرون |

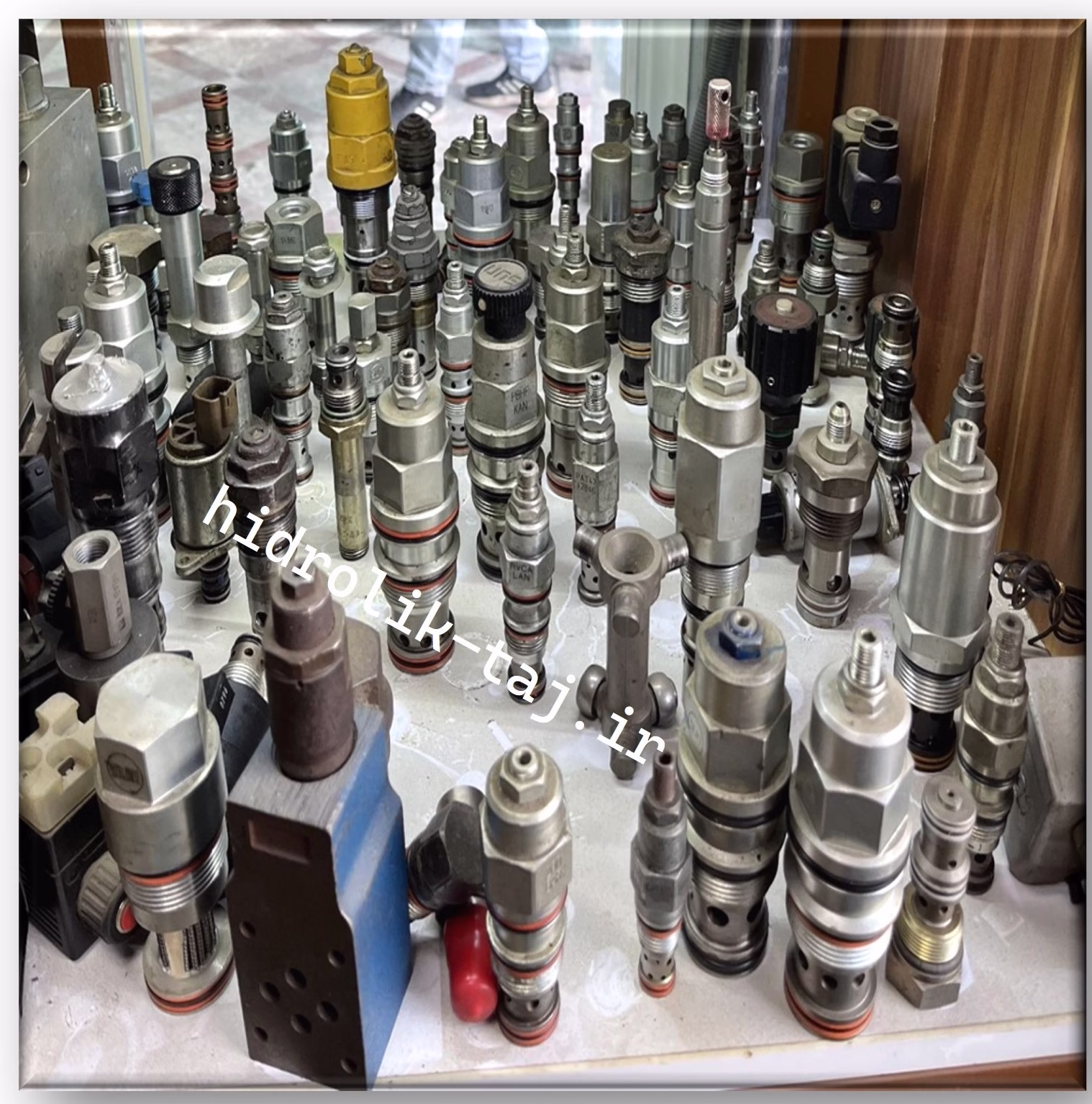

قطعات تشکیل دهنده (اجزای اصلی کارتریج)
شیرهای کارتریجی سان هیدرولیک، به دلیل طراحی یکپارچه، معمولاً به صورت یک مجموعه واحد (کارتریج) عرضه می شوند که در یک حفره (Cavity) در بلوک هیدرولیکی نصب می گردد.
قطعات اصلی داخلی این نوع شیرها شامل موارد زیر است:
- بدنه اصلی (Body/Housing): محفظه ای که تمام قطعات داخلی درون آن قرار می گیرند.
- پیستون (Piston): عنصر فعال کننده شیر که در اثر اختلاف فشار جابجا شده و مسیر جریان را باز یا بسته می کند.
- فنر تنظیم (Setting Spring): فشاری را فراهم می کند که مقدار آن، نقطه فعال سازی شیر (تنظیم فشار) را تعیین می کند.
- پین تنظیم (Adjusting Screw/Pin): پیچ یا مکانیزمی که برای تغییر میزان پیش فشار فنر و در نتیجه تنظیم نقطه عملکرد شیر استفاده می شود.
- اورینگ ها و آب بندها (ORings & Seals): برای اطمینان از آب بندی کامل بین کارتریج و دیواره های حفره.
- صفحه نگهدارنده/پایلوت (Pilot/Guard Plate): در مدل RSDC-LAN، یک صفحه استیل ضد زنگ برای محافظت از اجزای داخلی استفاده شده است.
مدل RSDCLAN به صورت قابل تعویض فیزیکی و عملکردی با سایر شیرهای دنباله پورت سان در اندازه قاب مشخص (T11A) است.
کاربرد فشارشکن هیدرولیک سان مدل RSDC-LAN
| ویژگی کلیدی | کاربرد اصلی |
| عملکرد اصلی | ترتیب دهی عملیات (Sequencing): اجازه عبور جریان به مدار دوم فقط پس از رسیدن فشار مدار اول به حد تنظیم شده. |
| محیط های استفاده | سیستم هایی که نیاز به تایید انجام یک مرحله قبل از شروع مرحله بعدی دارند. |
| مثال های کاربردی | ۱.سیستم های پرس و فشرده سازی (برای اعمال نیروی نهایی با کنترل دقیق). ۲. قید و بست های صنعتی (اطمینان از درگیر شدن کامل گیره ها). ۳. سیستم های بالابری (کنترل دقیق مراحل حرکت). |
| مزیت مدل LAN | به دلیل پیستونی بالانس شده بودن، دارای دقت بالا و عملکرد پایدارتر در برابر تغییرات فشار خط تخلیه است. |
این شیر اساساً یک “نگهبان دروازه فشار” است که تضمین می کند هیچ عملیاتی پیش از موعد یا بدون رسیدن به فشار ایمنی مورد نیاز، آغاز نشود.
فشارشکن هیدرولیک سان مدل RSDCLAN یک شیر توالی (Sequence Valve) است که وظیفه آن تضمین ترتیب عملیاتی در مدارهاست. این شیر تا زمانی که فشار ورودی در مدار اصلی به حداقل فشار تنظیم شده توسط کاربر برسد (Set Point)، از عبور جریان به مدار بعدی جلوگیری می کند. این نقطه تنظیم (Set Point) در واقع همان حداقل فشار عملیاتی است که باید برای شروع مرحله دوم فرآیند تامین شود. با توجه به حداکثر ظرفیت ۵۰۰۰ psi این شیر، می توان از آن برای کنترل دقیق لحظه شروع عملیات های سنگین مانند پرس ها و گیره ها استفاده کرد و دقت بالایی را به دلیل طراحی پیستونی بالانس شده خود فراهم می آورد.
