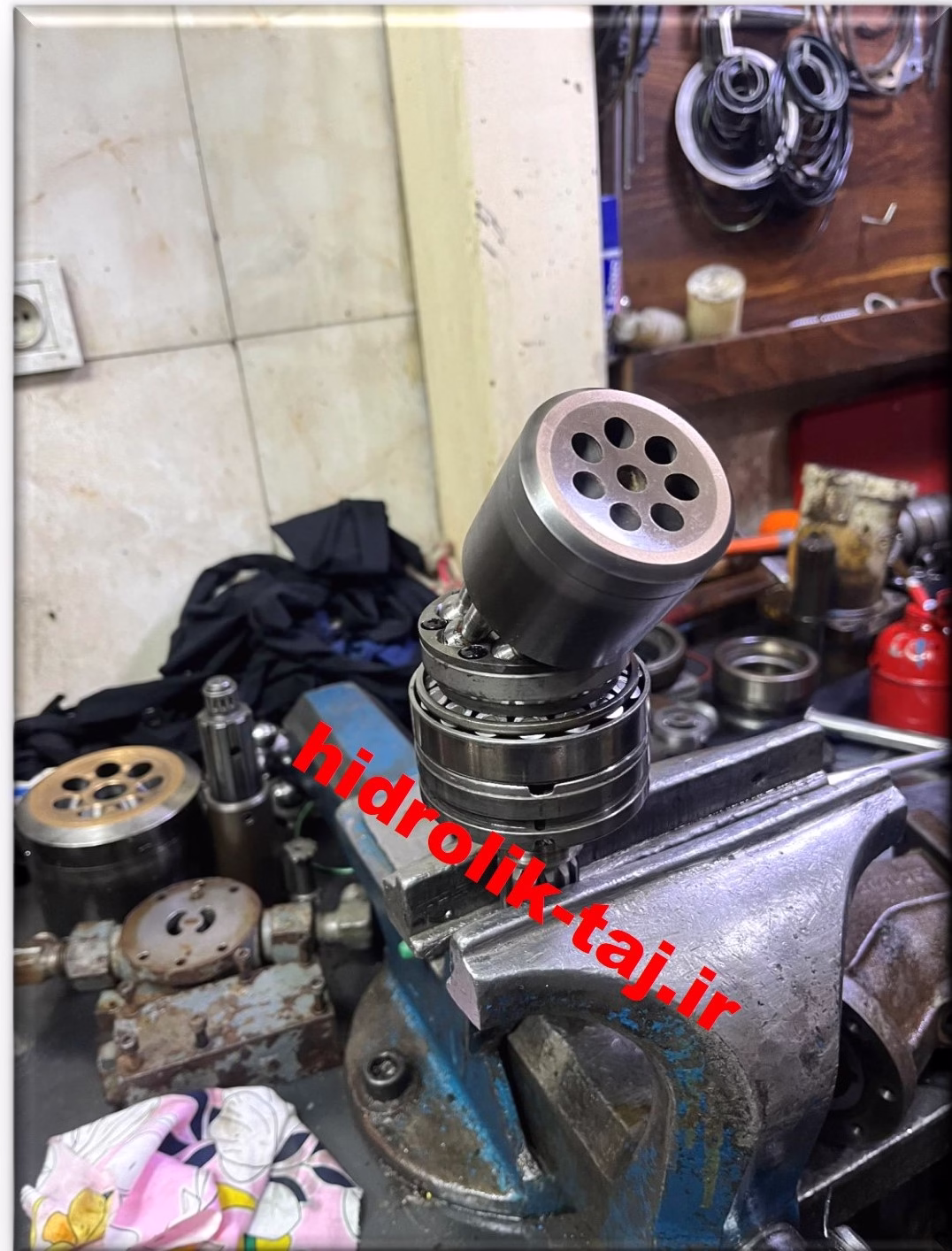

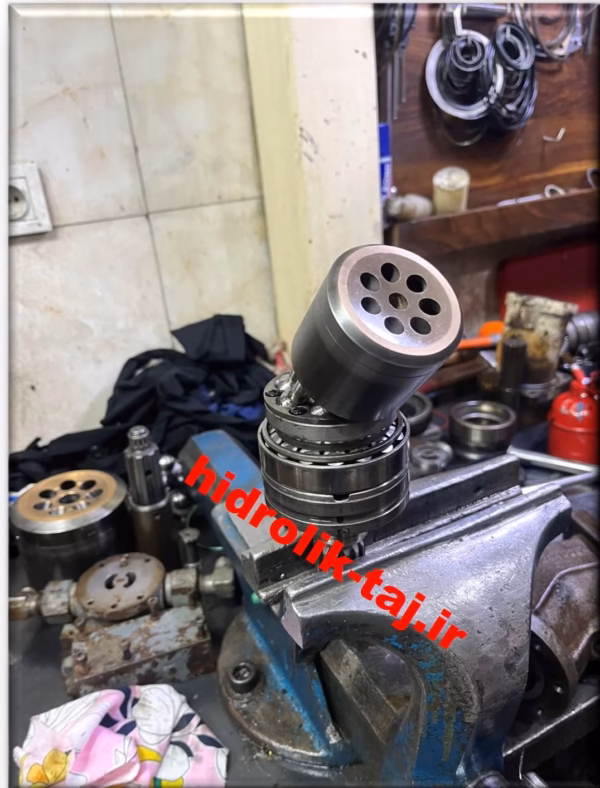

لوازم داخلی پمپ پیستونی A2FO28

پمپ پیستونی محوری جابجایی ثابت Bosch Rexroth A2FO28، یک واحد تولید توان قابل اعتماد برای سیستم های هیدرولیکی با مدار باز است. طراحی آن بر اساس اصول پمپ های پیستونی محوری بوده که امکان دستیابی به راندمان حجمی بالا و کارکرد نرم را فراهم می آورد. درک لوازم داخلی این پمپ برای نگهداری، عیب یابی و اطمینان از انتخاب صحیح ضروری است.

 اجزاء کلیدی و ساختار داخلی پمپ A2FO28

مجموعه داخلی پمپ A2FO28 بر پایه اصل جابجایی پیستونی محوری با زاویه ثابت استوار است. قطعات اصلی عبارتند از:

 1.بلوک سیلندر (Cylinder Barrel)

این جزء اساسی، نگهدارنده اصلی پیستون هاست.

• ساختار: یک بلوک استوانه ای با شیارهای دقیق که تعداد مشخصی پیستون (در این سری) را در خود جای می دهد.
• ویژگی: سوراخ ها باید دارای سطحی بسیار صاف و تلرانس های بسیار نزدیک باشند تا حداقل نشتی داخلی (Leakage) تضمین شود.

2. پیستون ها و فنرهای نگهدارنده (Pistons and Springs)

• عملکرد: پیستون ها درون بلوک سیلندر حرکت خطی رفت و برگشتی انجام می دهند. هنگامی که بلوک سیلندر می چرخد، پیستون ها تحت تاثیر صفحه شیبدار (Swashplate) قرار می گیرند و جابجایی حجمی را ایجاد می کنند.
• فنرهای نگهدارنده: فنرهای قوی در انتهای پیستون ها (یا از طریق طراحی داخلی) برای حفظ تماس دائمی پیستون ها با صفحه شیبدار در حین کارکرد پمپ، حتی در سرعت های پایین یا شرایط عدم فشار اولیه، تعبیه شده اند.

3. صفحه شیبدار (Swashplate)

این قطعه قلب مکانیسم تبدیل حرکت است.

• عملکرد: این صفحه در یک زاویه ثابت نسبت به محور شفت محرک قرار دارد (زیرا A2FO یک پمپ جابجایی ثابت است، زاویه آن غیرقابل تغییر است). حرکت چرخشی شفت، بلوک سیلندر را به گردش درمی آورد. تماس پیستون ها با صفحه شیبدار ثابت، حرکت رفت و برگشتی آن ها را ایجاد می کند که منجر به مکش روغن در یک سمت و تزریق آن در سمت دیگر می شود.

4.صفحه توزیع (Valve Plate / Port Plate)

این صفحه در انتهای بلوک سیلندر قرار گرفته و حیاتی ترین وظیفه سوئیچینگ جریان را بر عهده دارد.

• عملکرد: صفحه توزیع دارای پورت های ورودی (Suction/Inlet) و خروجی (Pressure/Outlet) است. با چرخش بلوک سیلندر، سوراخ های روی بلوک سیلندر به ترتیب با این پورت ها هم تراز شده و روغن را به داخل پمپ هدایت کرده و سپس روغن پرفشار را به سیستم هدایت می کنند.
• کیفیت آب بندی: کیفیت سطح تماس و آب بندی بین صفحه توزیع و بلوک سیلندر، مستقیماً بر راندمان حجمی (Volumetric Efficiency) پمپ تاثیرگذار است.

6.شفت محرک (Drive Shaft)

شفت، ورودی مکانیکی از موتور محرک (الکتروموتور یا موتور دیزلی) را دریافت می کند.

• اتصال: شفت معمولاً دارای شیارهای اسپلاین (Spline) یا کلید برای اتصال به منبع قدرت خارجی است.

کاربردها و ویژگی های متمایز A2FO28

پمپ A2FO28 با جابجایی اسمی  cm³  28 برای /revکاربردهایی ایده آل است که نیاز به یک جریان ثابت و قابل پیش بینی دارند.

ویژگی های کلیدی مرتبط با لوازم داخلی:

1. جریان ثابت و قابل پیش بینی: چون زاویه صفحه شیبدار ثابت است، جابجایی حجمی پمپ در هر دور چرخش ثابت باقی می ماند. این امر برای کاربردهای کنترلی که نیاز به جریان دقیق دارند (مانند برخی خطوط هیدرولیک استاندارد) مناسب است.
2. طول عمر بالا: استفاده از مواد مستحکم و سطوح تماس دقیق در پیستون ها و صفحه توزیع، مقاومت در برابر سایش را افزایش می دهد.
3. مقاومت در برابر فشار بالا: سری A2FO به طور کلی برای کار در فشارهای اسمی بالا طراحی شده اند (بسته به نسخه، تا 400 بار). این توانایی توسط طراحی قوی بلوک سیلندر و شفت پشتیبانی می شود.
4. راندمان حجمی عالی: به دلیل تلرانس های تنگ در طراحی پیستون و صفحه توزیع، نشتی داخلی به حداقل رسیده و کارایی پمپ در تبدیل توان ورودی به جریان خروجی بالا است.

کاربردها:

• سیستم های هیدرولیک ماشین آلات متحرک (Mobile Hydraulics) که نیازمند پمپ اصلی هستند.
• واحد قدرت هیدرولیک (HPU) برای تامین نیروی محرکه سیلندرها و موتورهای هیدرولیکی در کاربردهای سبک تا متوسط.
• سیستم های تزریق و گیربکس های هیدرواستاتیک
