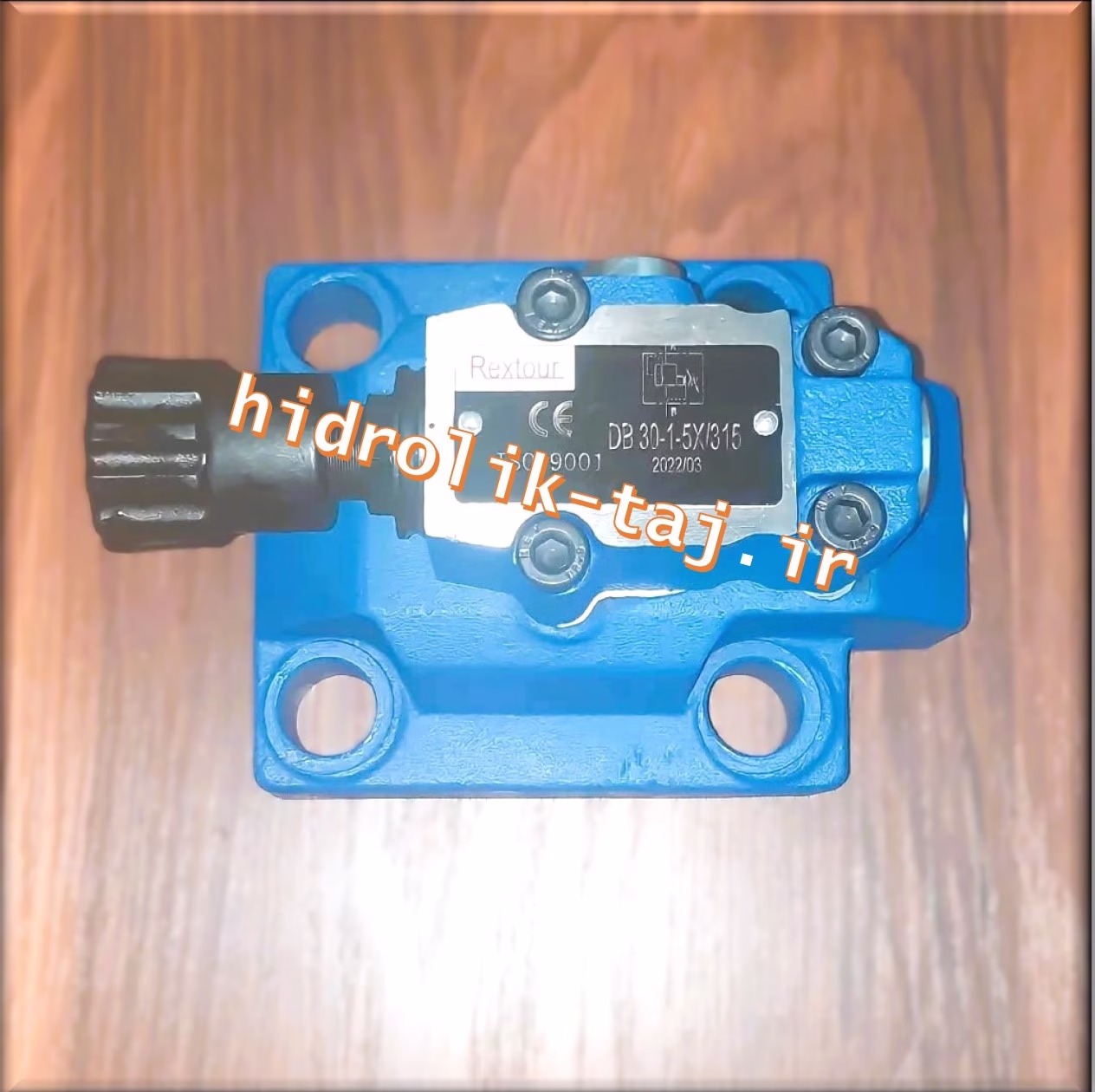

فشارشکن دستی بلوکی ۱ و ¼ اینچ
فشارشکن دستی بلوکی یکی از مهم ترین اجزای سیستم های هیدرولیک و پنوماتیک است که وظیفه ی اصلی آن کنترل، تنظیم و ثابت نگه داشتن فشار مدار می باشد.
مدل ۱ و ¼ اینچ (1¼«) دستی بلوکی به دلیل سایز بزرگ تر و ظرفیت عبور دبی نسبتاً بالا، برای سیستم های پرقدرت صنعتی طراحی شده است. این نوع فشارشکن با استفاده از یک دسته یا پیچ تنظیم، به صورت دستی فشار خروجی مدار را تنظیم کرده و از آسیب دیدن قطعات حساس جلوگیری می کند.
نحوه عملکرد فشارشکن
در سیستم های هیدرولیک، گاهی فشار ورودی از پمپ بیش از مقدار مورد نیاز مدار است. فشارشکن با کاهش این فشار در یک حد تنظیم شده، از افزایش ناگهانی فشار و آسیب به اجزا جلوگیری می کند.
به عبارت ساده، فشارشکن دستی بلوکی مثل یک شیر اطمینان قابل کنترل عمل می کند که در مسیر روغن یا هوا قرار گرفته و فشار را تا مقدار دلخواه محدود می سازد.
اجزای تشکیل دهنده فشارشکن دستی بلوکی
بدنه ی بلوکی (Block Body): قسمت اصلی دستگاه از جنس فولاد یا چدن مقاوم که تمام مسیرهای عبور روغن در آن تعبیه شده است.
- سوپاپ فشار (Relief Valve): بخش متحرک داخل بدنه که باز و بسته شدن جریان را کنترل می کند.
- فنر فشار (Spring): نیروی مقاوم در برابر فشار سیال، تعیین کننده نقطه تنظیم فشار.
- پیچ یا دسته تنظیم دستی (Adjustment Handle): برای تغییر مقدار فشار خروجی به صورت دستی تنظیم می شود.
- ورودی و خروجی روغن (Ports IN/OUT): محل اتصال فشار ورودی از پمپ و خروجی به مدار مصرف.
- سیل ها و اورینگ ها: برای جلوگیری از نشت و حفظ فشار داخلی سیستم.
- درپوش محافظ (Cap): برای نگهداری قطعات داخلی و محافظت در برابر آلودگی خارجی.
کاربردهای فشارشکن دستی بلوکی ۱ و ¼ اینچ
این قطعه در طیف وسیعی از صنایع کاربرد دارد، به ویژه جایی که مدار هیدرولیک نیاز به تنظیم دقیق و ایمن فشار دارد:
- ماشین آلات راه سازی مانند لودر، بیل مکانیکی و بولدوزر
- سیستم های صنعتی سنگین و ماشین آلات تولیدی
- تجهیزات پرس هیدرولیک
- دستگاه های کشاورزی بزرگ (کمباین، تراکتورهای صنعتی)
- سیستم های انتقال نیرو و نوار نقاله
- مدارهای تست و کنترل فشار
به دلیل دقت بالا و ساختار بلوکی، این مدل به سادگی در مدار نصب می شود و فضای کمی اشغال می کند.
مزایای فشارشکن دستی بلوکی 1 و ¼ اینچ
- قابلیت تنظیم دقیق و دستی فشار با استفاده از پیچ یا اهرم
- طراحی بلوکی و کم حجم با نصب آسان در مدار
- تحمل فشار بالا و دوام طولانی
- ایمنی و پایداری بالا در عملکرد مدار هیدرولیک
- هزینه نگهداری پایین و تعمیر آسان
- قابلیت اطمینان بالا در شرایط کاری سخت و دمای بالا
نکات مهم در استفاده
- قبل از نصب از پاکیزه بودن مسیر و شیلنگ ها اطمینان حاصل کنید.
- فشار خروجی را تنها در محدوده مجاز و پیشنهادی سازنده تنظیم کنید.
- از روغن هیدرولیک تمیز و استاندارد برای جلوگیری از فرسایش قطعات داخلی استفاده کنید.
- در بازه های زمانی مشخص، سیستم را بازرسی و سرویس کنید تا از نشت یا گرفتگی جلوگیری شود.
جمع بندی
فشارشکن دستی بلوکی ۱ و ¼ اینچ یکی از قطعات ضروری و حیاتی در سیستم های هیدرولیک صنعتی محسوب می شود. عملکرد دقیق در کنترل فشار، ساختار مقاوم و قابلیت تنظیم آسان باعث شده است تا این نوع شیر فشارشکن، جایگاه ویژه ای در صنایع راه سازی، کشاورزی و خطوط تولید داشته باشد
