پمپ پیستونی هیدرولیک چیست؟ معرفی انواع پمپ پیستونی و کاربردهای آن

در سیستم های هیدرولیک صنعتی و ماشین آلات سنگین، انتخاب نوع پمپ نقش بسیار مهمی در عملکرد، راندمان و طول عمر تجهیزات دارد. یکی از مهم ترین و پرکاربردترین انواع پمپ در این حوزه، پمپ پیستونی هیدرولیک است. این نوع پمپ به دلیل توانایی بالا در تولید فشار زیاد، دقت مناسب در کنترل جریان روغن و عملکرد قابل اعتماد، در بسیاری از صنایع مورد استفاده قرار می گیرد. اگر در حوزه تعمیرات، نگهداری، خرید قطعات هیدرولیک یا راه اندازی سیستم های صنعتی فعالیت دارید، شناخت کامل پمپ پیستونی می تواند به شما در انتخاب بهتر و تصمیم گیری دقیق تر کمک کند.

پمپ پیستونی معمولاً در ماشین آلاتی استفاده می شود که فشار بالا، کنترل دقیق و دوام طولانی اهمیت زیادی دارد. به همین دلیل، در تجهیزاتی مانند بیل مکانیکی، لودر، جرثقیل، دستگاه های پرس، خطوط صنعتی و حتی برخی سیستم های نفت و گاز، این نوع پمپ جایگاه ویژه ای دارد. در این مقاله از هیدرولیک تاج به صورت کامل بررسی می کنیم که پمپ پیستونی هیدرولیک چیست، چگونه کار می کند، چه اجزایی دارد، انواع آن کدام است و در چه کاربردهایی استفاده می شود.

پمپ پیستونی هیدرولیک چیست؟

پمپ پیستونی هیدرولیک نوعی پمپ جابه جایی مثبت است که با استفاده از حرکت رفت و برگشتی یا دورانی پیستون ها، روغن هیدرولیک را با فشار بالا در سیستم به جریان می اندازد. در این پمپ، پیستون ها داخل محفظه هایی دقیق حرکت می کنند و با تغییر حجم، عمل مکش و دهش سیال را انجام می دهند. همین ساختار باعث می شود پمپ پیستونی بتواند در فشارهای بالا عملکردی بسیار بهتر از بسیاری از پمپ های دیگر مانند پمپ دنده ای یا پره ای داشته باشد.

دلیل اصلی محبوبیت این پمپ ها، راندمان بالا، قدرت زیاد و دقت مناسب در انتقال روغن است. در شرایطی که سیستم هیدرولیک نیاز به فشار کاری زیاد و عملکرد پیوسته دارد، معمولاً پمپ پیستونی یکی از بهترین انتخاب ها محسوب می شود. به همین خاطر در بسیاری از پروژه های صنعتی، انتخاب این پمپ به معنی سرمایه گذاری روی کیفیت، دوام و عملکرد بهتر سیستم است.

نحوه عملکرد پمپ پیستونی هیدرولیک

نحوه عملکرد پمپ پیستونی بر اساس اصل تغییر حجم در داخل سیلندرها انجام می شود. وقتی پیستون در داخل محفظه خود به سمت عقب حرکت می کند، حجم داخل سیلندر افزایش می یابد و در نتیجه خلا نسبی ایجاد می شود. این خلا باعث می شود روغن هیدرولیک از مسیر ورودی وارد محفظه شود. سپس با حرکت پیستون به سمت جلو، حجم محفظه کاهش پیدا می کند و روغن با فشار از خروجی پمپ به سمت مدار هیدرولیک فرستاده می شود.

این فرآیند به صورت پیوسته و با دقت بالا تکرار می شود. بسته به نوع طراحی پمپ، حرکت پیستون ها ممکن است توسط صفحه مایل، محور خمیده یا آرایش شعاعی کنترل شود. در واقع آنچه پمپ پیستونی را از سایر پمپ ها متمایز می کند، توانایی تولید فشار بالا همراه با کنترل بهتر جریان و راندمان بیشتر است. همین ویژگی باعث شده این پمپ ها در کاربردهای سنگین و حساس، عملکرد بسیار خوبی از خود نشان دهند.

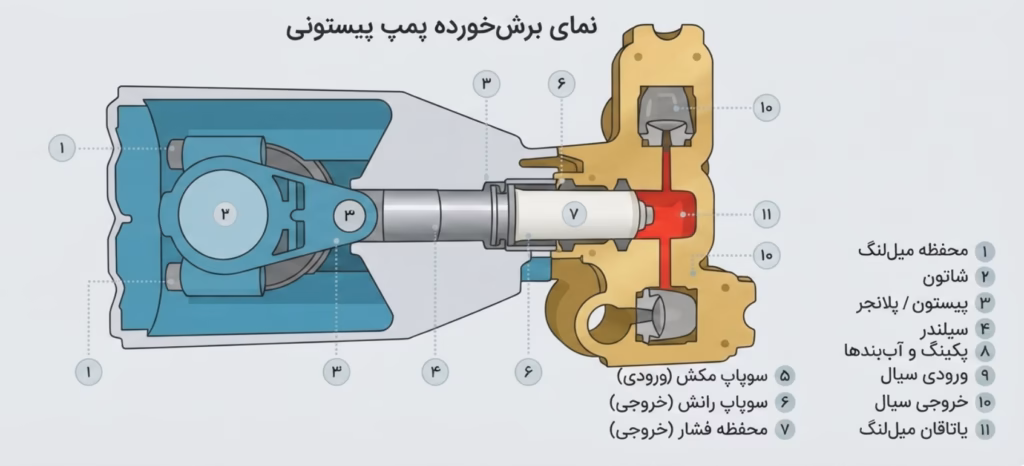

در تصویر زیر، نمای کلی و اجزای اصلی پمپ پیستونی به صورت شماتیک نمایش داده شده است. این تصویر به شما کمک می کند تا قبل از بررسی جزئیات، با ساختار کلی پمپ آشنا شوید.

اجزای پمپ پیستونی هیدرولیک

برای درک بهتر عملکرد و ساختار این نوع پمپ، لازم است با اجزای آن آشنا شویم. شناخت قطعات مختلف پمپ پیستونی نه تنها در انتخاب بهتر آن کمک می کند، بلکه در زمان عیب یابی، تعمیر و نگهداری نیز بسیار مهم است. اجزای پمپ پیستونی را می توان به دو دسته کلی تقسیم کرد: اجزای اصلی و اجزای فرعی.

اجزای اصلی پمپ پیستونی :

اجزای اصلی، قطعاتی هستند که به صورت مستقیم در فرآیند تولید فشار، مکش و دهش روغن نقش دارند و عملکرد اصلی پمپ را شکل می دهند.

پیستون ها

مهم ترین بخش پمپ پیستونی، خود پیستون ها هستند. این قطعات در داخل سیلندرها حرکت می کنند و با جلو و عقب رفتن خود باعث ورود و خروج روغن می شوند. دقت ساخت پیستون ها بسیار بالاست و هرگونه آسیب یا ساییدگی در آن ها می تواند باعث افت راندمان پمپ شود.

بلوک سیلندر

بلوک سیلندر بخشی است که پیستون ها داخل آن قرار می گیرند. این قطعه معمولاً دارای چندین سوراخ دقیق برای جای گیری پیستون هاست. کیفیت ساخت بلوک سیلندر تاثیر مستقیمی بر آب بندی داخلی، فشار خروجی و عمر مفید پمپ دارد.

شفت اصلی

شفت یا محور اصلی، نیروی چرخشی را از موتور یا الکتروموتور دریافت کرده و به مکانیزم داخلی پمپ منتقل می کند. این قطعه نقش مهمی در حرکت اجزای داخلی و راه اندازی فرآیند پمپاژ دارد.

صفحه مایل (Swash Plate)

در بسیاری از پمپ های پیستونی محوری، صفحه مایل یکی از مهم ترین قطعات است. این صفحه باعث می شود پیستون ها در حین چرخش شفت، حرکت رفت و برگشتی داشته باشند. زاویه صفحه مایل می تواند روی میزان دبی خروجی پمپ تاثیر مستقیم بگذارد.

کفشک پیستون یا پای پیستون

کفشک پیستون قطعه ای است که بین پیستون و صفحه مایل قرار می گیرد و انتقال حرکت را ممکن می سازد. این قطعه باید مقاومت بالایی در برابر سایش و فشار داشته باشد.

صفحه سوپاپ یا پورت پلیت

این قطعه مسیر ورود و خروج روغن را تنظیم می کند. صفحه سوپاپ به شکلی طراحی شده که روغن در زمان مناسب وارد محفظه پیستون شده و در زمان مناسب از آن خارج شود. عملکرد دقیق این بخش برای فشارسازی پایدار بسیار حیاتی است.

اجزای فرعی پمپ پیستونی :

اجزای فرعی شاید مستقیماً در تولید فشار نقش نداشته باشند، اما برای سلامت، آب بندی، دوام و کارکرد صحیح پمپ کاملاً ضروری هستند.

بدنه یا پوسته پمپ

بدنه پمپ محل قرارگیری تمام قطعات داخلی است و از آن ها در برابر ضربه، گرد و غبار و آلودگی های محیطی محافظت می کند. جنس و استحکام بدنه در پایداری کلی پمپ اهمیت زیادی دارد.

بلبرینگ ها و یاتاقان ها

این قطعات به حرکت نرم و بدون لرزش شفت کمک می کنند و اصطکاک را کاهش می دهند. خرابی بلبرینگ ها معمولاً با صدا، لرزش و کاهش عملکرد پمپ همراه است.

اورینگ ها و آب بندها

اورینگ ها، کاسه نمدها و سایر قطعات آب بندی وظیفه دارند از نشتی روغن جلوگیری کنند. در صورتی که این قطعات آسیب ببینند، فشار سیستم افت می کند و عملکرد پمپ مختل می شود.

فنرها

در برخی مدل ها، فنرها برای بازگرداندن یا تثبیت موقعیت بعضی از اجزا استفاده می شوند. هرچند اندازه این قطعات کوچک است، اما نقش مهمی در عملکرد منظم پمپ دارند.

پیچ ها، اتصالات و قطعات نگهدارنده

این قطعات ساختار کلی پمپ را در کنار هم نگه می دارند و به نصب درست بخش های مختلف کمک می کنند. شل شدن یا خرابی آن ها ممکن است به لرزش، نشتی یا آسیب های جدی تر منجر شود.

کنترلر یا رگولاتور دبی و فشار

در بعضی از پمپ های پیشرفته، قطعه ای برای کنترل فشار یا دبی وجود دارد که به تنظیم عملکرد پمپ کمک می کند. این بخش به خصوص در پمپ های دبی متغیر اهمیت زیادی دارد.

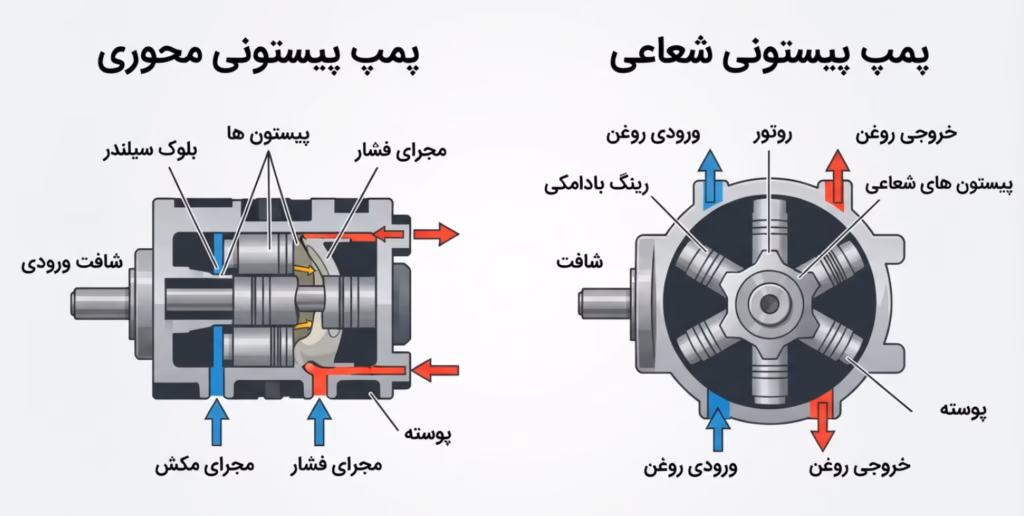

برای درک بهتر ساختمان داخلی این نوع پمپ ها، در تصویر زیر اجزای پمپ پیستونی هیدرولیک در دو مدل محوری و شعاعی نمایش داده شده است.

«همان طور که در تصویر مشاهده می کنید، تفاوت اصلی بین پمپ پیستونی محوری و شعاعی در نحوه قرارگیری پیستون ها و نوع حرکت آن هاست. این تفاوت باعث تغییر در رفتار دینامیکی پمپ، بازده و کاربرد آن در سیستم های مختلف هیدرولیک می شود.»

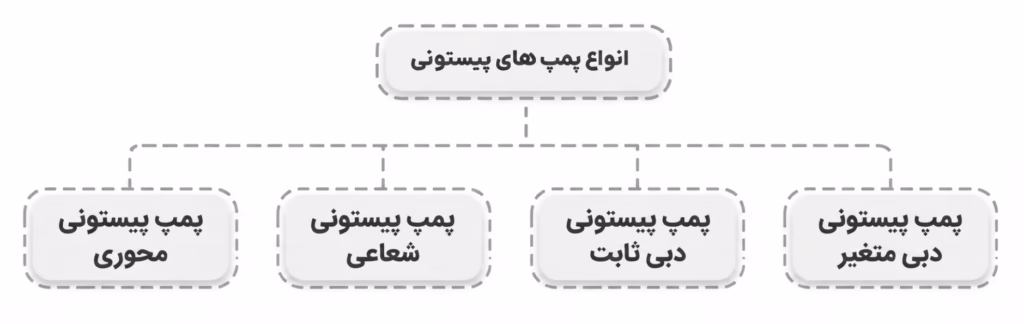

پمپ های پیستونی هیدرولیک بر اساس ساختار داخلی و نحوه کنترل جریان به دسته های مختلفی تقسیم می شوند. در نمودار زیر می توانید دسته بندی اصلی این پمپ ها را در یک نگاه مشاهده کنید:

در ادامه، هر یک از این ۴ دسته اصلی را به همراه کاربردها و ویژگی های فنی شان به طور کامل بررسی می کنیم.

انواع پمپ پیستونی هیدرولیک :

پمپ های پیستونی هیدرولیک بر اساس نحوه قرارگیری پیستون ها و ساختار داخلی به چند نوع اصلی تقسیم می شوند. شناخت این انواع برای انتخاب صحیح پمپ بسیار مهم است.

پمپ پیستونی محوری

در این مدل، پیستون ها به صورت موازی با محور اصلی قرار گرفته اند. این نوع پمپ یکی از رایج ترین مدل ها در صنعت است و در ماشین آلات راه سازی، معدنی و صنعتی استفاده فراوانی دارد. پمپ پیستونی محوری معمولاً راندمان بالا، ابعاد مناسب و قابلیت کنترل دبی خوبی دارد.

پمپ پیستونی شعاعی

در این نوع، پیستون ها به صورت شعاعی اطراف محور قرار می گیرند. این طراحی باعث می شود پمپ بتواند فشارهای بسیار بالایی ایجاد کند. به همین دلیل از پمپ پیستونی شعاعی در کاربردهایی استفاده می شود که فشار بالا اولویت اصلی است.

پمپ پیستونی دبی ثابت

در این مدل، میزان روغن خروجی در هر دور تقریباً ثابت است. این پمپ برای کاربردهایی مناسب است که نیاز به جریان یکنواخت و مشخص دارند.

پمپ پیستونی دبی متغیر

در پمپ دبی متغیر، مقدار دبی خروجی قابل تنظیم است. این نوع پمپ به دلیل انعطاف پذیری بالا، مصرف انرژی بهینه تر و کنترل دقیق تر، در بسیاری از سیستم های مدرن هیدرولیک بسیار مورد توجه قرار گرفته است.

کاربردهای پمپ پیستونی هیدرولیک :

پمپ پیستونی به دلیل ویژگی های فنی خاص خود در صنایع مختلف کاربردهای گسترده ای دارد. یکی از اصلی ترین حوزه های استفاده از این پمپ، ماشین آلات راه سازی و معدنی است. تجهیزاتی مانند بیل مکانیکی، لودر، بلدوزر و جرثقیل به دلیل نیاز به فشار بالا و عملکرد سنگین، معمولاً از پمپ پیستونی استفاده می کنند.

در پرس های صنعتی و دستگاه های تزریق پلاستیک نیز این نوع پمپ بسیار کاربردی است، زیرا در این تجهیزات فشار یکنواخت و کنترل دقیق اهمیت زیادی دارد. علاوه بر این، در صنایع نفت، گاز، پتروشیمی، فولاد، کشتی سازی و خطوط تولید صنعتی نیز پمپ های پیستونی نقش مهمی در انتقال قدرت هیدرولیکی ایفا می کنند.

در واقع هر جا که قدرت بالا، کنترل دقیق و قابلیت اطمینان مورد نیاز باشد، پمپ پیستونی می تواند یکی از بهترین گزینه ها باشد.

مزایای پمپ پیستونی هیدرولیک

پمپ پیستونی نسبت به بسیاری از انواع دیگر پمپ ها مزایای مهمی دارد. مهم ترین مزیت آن، توانایی تولید فشار بسیار بالا است. این ویژگی باعث می شود در کاربردهای سنگین و تخصصی عملکردی فوق العاده داشته باشد.

از دیگر مزایای این پمپ می توان به راندمان بالا، طول عمر مناسب، دقت در کنترل دبی و فشار، عملکرد قدرتمند و قابلیت استفاده در سیستم های پیچیده اشاره کرد. همچنین در صورت انتخاب درست و نگهداری مناسب، این پمپ می تواند در طولانی مدت هزینه های عملیاتی را کاهش دهد.

معایب پمپ پیستونی هیدرولیک

در کنار مزایا، پمپ پیستونی معایبی نیز دارد که باید در زمان انتخاب به آن ها توجه شود. یکی از مهم ترین معایب آن، قیمت بالاتر نسبت به پمپ های دنده ای است. ساختار پیچیده تر و دقت بالای قطعات داخلی باعث می شود هزینه خرید و تعمیر آن بیشتر باشد.

همچنین این پمپ ها نسبت به آلودگی روغن حساس تر هستند. اگر فیلتراسیون مناسب نباشد یا روغن کیفیت خوبی نداشته باشد، قطعات داخلی سریع تر آسیب می بینند. به همین دلیل نگهداری اصولی در این نوع پمپ اهمیت زیادی دارد.

تفاوت پمپ پیستونی با پمپ دنده ای:

یکی از سوالات رایج خریداران این است که پمپ پیستونی بهتر است یا پمپ دنده ای؟ پاسخ این سوال به نوع کاربرد بستگی دارد. پمپ دنده ای ساده تر، ارزان تر و مناسب کاربردهای سبک تر است، اما پمپ پیستونی برای فشارهای بالا، دقت بیشتر و سیستم های سنگین انتخاب مناسب تری محسوب می شود.

اگر سیستم شما به عملکرد قوی، فشار بالا و دوام بیشتر نیاز دارد، پمپ پیستونی گزینه بهتری است. اما اگر هدف شما کاهش هزینه و استفاده در شرایط ساده تر باشد، ممکن است پمپ دنده ای انتخاب اقتصادی تری باشد.

در تصویر زیر، رایج ترین علائم خرابی پمپ پیستونی هیدرولیک به صورت گرافیکی نمایش داده شده است.

علائم خرابی پمپ پیستونی هیدرولیک

شناخت علائم خرابی پمپ پیستونی می تواند از بروز آسیب های پرهزینه جلوگیری کند. یکی از رایج ترین علائم خرابی، کاهش فشار سیستم است. اگر دستگاه قدرت همیشگی خود را ندارد، ممکن است پمپ دچار فرسودگی یا نشتی داخلی شده باشد.

افزایش صدای غیرعادی، نشتی روغن، لرزش، داغ شدن بیش از حد روغن، افت راندمان و حرکت نامنظم عملگرها از دیگر نشانه های خرابی پمپ پیستونی هستند. در چنین شرایطی باید دستگاه توسط افراد متخصص بررسی شود تا از آسیب بیشتر جلوگیری شود.

تشخیص و رسیدگی به موقع به این علائم، نه تنها از بروز آسیب های جدی و پرهزینه به پمپ و سیستم هیدرولیک جلوگیری می کند، بلکه به افزایش طول عمر مفید دستگاه نیز کمک شایانی می نماید.

در مجموعه هیدرولیک تاج، امکان مشاوره تخصصی برای شناسایی خرابی، انتخاب قطعه مناسب و تعمیر سیستم های هیدرولیک فراهم است.

نکات مهم در نگهداری پمپ پیستونی

برای افزایش طول عمر پمپ پیستونی، رعایت چند نکته ضروری است. نخست اینکه باید همیشه از روغن هیدرولیک با کیفیت مناسب استفاده شود. روغن نامناسب یا آلوده یکی از اصلی ترین عوامل خرابی این پمپ هاست.

دوم اینکه فیلترها باید به موقع تعویض شوند تا ذرات آلاینده وارد سیستم نشوند. همچنین بررسی نشتی ها، کنترل فشار کاری، سرویس دوره ای و استفاده صحیح از دستگاه می تواند عمر مفید پمپ را به شکل قابل توجهی افزایش دهد.

اگر نگهداری اصولی انجام شود، پمپ پیستونی می تواند برای مدت طولانی با راندمان بالا کار کند و نیاز به تعمیرات پرهزینه را کاهش دهد.

سوالات متداول درباره پمپ پیستونی هیدرولیک :

آیا پمپ پیستونی برای فشار بالا مناسب است؟

بله، یکی از مهم ترین ویژگی های پمپ پیستونی، توانایی کار در فشارهای بالا است. به همین دلیل این پمپ در ماشین آلات سنگین و سیستم های صنعتی بسیار استفاده می شود.

پمپ پیستونی محوری بهتر است یا شعاعی؟

این موضوع به نوع کاربرد بستگی دارد. پمپ محوری در بسیاری از ماشین آلات متداول تر است، اما پمپ شعاعی برای فشارهای بسیار بالا انتخاب بسیار خوبی محسوب می شود.

آیا پمپ پیستونی قابل تعمیر است؟

بله، بسیاری از خرابی های پمپ پیستونی قابل تعمیر هستند، به شرطی که قطعات اصلی آسیب بسیار شدید ندیده باشند و تعمیر توسط فرد متخصص انجام شود.

برای خرید پمپ پیستونی به چه نکاتی توجه کنیم؟

فشار کاری، دبی مورد نیاز، نوع کاربرد، برند، کیفیت ساخت، خدمات پس از فروش و سازگاری با سیستم هیدرولیک از مهم ترین مواردی هستند که باید بررسی شوند.

در جمع بندی:

پمپ پیستونی هیدرولیک یکی از مهم ترین اجزای سیستم های هیدرولیک پیشرفته و ماشین آلات صنعتی است. این نوع پمپ به دلیل قدرت بالا، راندمان مناسب، کنترل دقیق و قابلیت کار در فشارهای زیاد، در بسیاری از صنایع جایگاه ویژه ای دارد. شناخت ساختار، اجزای اصلی و فرعی، انواع مختلف، کاربردها، مزایا و معایب آن می تواند به شما کمک کند تا در زمان خرید، استفاده یا تعمیر، تصمیم دقیق تری بگیرید.

اگر به دنبال خرید، مشاوره یا آشنایی بیشتر با قطعات هیدرولیک هستید، مجموعه هیدرولیک تاج می تواند در انتخاب بهتر و تامین نیازهای شما همراهتان باشد. انتخاب درست پمپ هیدرولیک، نه تنها عملکرد دستگاه را بهتر می کند، بلکه از هزینه های اضافی تعمیرات و توقف کار نیز جلوگیری خواهد کرد.

برای دریافت مشاوره تخصصی، استعلام قیمت و انتخاب بهترین پمپ پیستونی متناسب با نیاز دستگاه خود، با کارشناسان هیدرولیک تاج در تماس باشید.
